محل نصب سنسور دما و رطوبت در یک اتاق سرد

زمانی که در مورد فاسد شدن مواد غذایی و داروها و یا به مشکل برخوردن سرور صحبت می‌کنیم، شاید اولین موضوعی که به ذهنمان می‌رسد، محل نگهداری و دما و رطوبت آن محل است. نگهداری داروها، واکسن‌ها، مواد غذایی، گیاهان و سیستم سرور در اتاق‌هایی با دمای معمولی امکان‌پذیر نیست و باید حتماً آن‌ها را در اتاقی با دمای کم نگهداری کرد.

این اتاق به عنوان "اتاق سرد" شناخته می‌شود. مواد و محصولاتی که در اتاق سرد قرار می‌گیرند، نسبت به تغییرات دما و رطوبت حساسیت زیادی دارند و به همین دلیل استفاده از سنسور دما و رطوبت در اتاق سرد الزامی است. اما آیا با محل نصب سنسور دما و رطوبت در یک اتاق سرد آشنایی دارید؟ بعد از خرید دیتالاگر دما و رطوبت، باید آن را در کجا نصب کنیم؟ در این مطلب سعی داریم تا به طور کامل به بررسی این موضوع بپردازیم. با ما در کاوشکام آسیا همراه باشید.

نصب سنسور دما و رطوبت در اتاق سرد

اتاق سرد و اهمیت نصب دیتالاگر دما و رطوبت

اتاق سرد یا سردخانه محلی است که در آن به کمک سیستم‌های خنک‌کننده، دمای محیط، خنک نگه داشته می‌شود و دمای آن پایین‌تر از دمای معمولی است. در این اتاق می‌توان واکسن، مواد دارویی، مواد غذایی (مانند میوه، سبزی، گوشت، ماهی) و گل و گیاه نگهداری کرد. موادی که در این اتاق نگهداری می‌شوند، در برابر تغییر دما حساسیت بالایی دارند و با تغییر دما امکان فاسد شدن و خراب شدن آن‌ها افزایش می‌یابد.

برای بررسی دمای این اتاق نیاز به یک وسیله الکترونیکی است؛ وسیله‌ای که به کمک سنسور دما و رطوبت که برای آن تعبیه شده، بتواند دمای اتاق را به صورت 24 ساعته اندازه‌گیری و ثبت کند و در صورت تغییر دما، هشداری به اپراتور ارسال کند. این دستگاه، دیتالاگر دما و رطوبت یا سنسور دما و رطوبت نامیده می‌شود و وجود آن در یک اتاق سرد برای جلوگیری از فاسد شدن مواد حساس و اقدام سریع در زمان تغییر دما الزامی است.

چگونه در مورد محل نصب سنسور دما تصمیم‌گیری کنیم؟

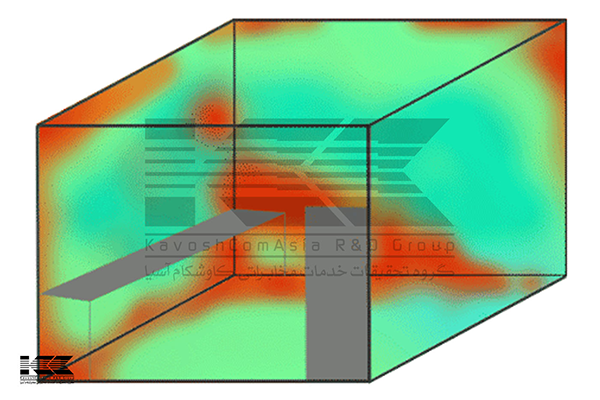

در اتاق‌های سرد، محل نصب سنسور دما و تعداد آن اهمیت بالایی دارد و به کنترل دقیق وضعیت اتاق کمک می‌کند. برای تعیین تعداد و محل نصب سنسور دما، ابتدا باید نقشه‌برداری دما را برای تعیین نقاط سرد و گرم انجام دهیم. بر اساس این نقشه‌برداری و تعیین نقاط سرد و گرم، می‌توانیم تعداد و محل سنسورها را تعیین کنیم. متاسفانه، در بسیاری از اتاق های سرد، اپراتور بدون مطالعه و نقشه‌برداری، سنسورهای نظارت بر سیستم را در محلی نصب می‌کند که برای دسترسی خود او راحت‌تر است، مثلاً نزدیک به در ورودی اتاق. این کار اشتباه است زیرا خطای دمایی بالایی دارد.

پس از انجام نقشه برداری دمایی، می‌توان نقاط سرد و گرم اتاق سرد را شناسایی کرد. به عنوان مثال، ما یک اتاق سرد کوچک را در نظر می‌گیریم. فرض کنیم که از 10 دیتاگر دما و رطوبت برای انجام مطالعه نقشه‌برداری استفاده کرده‌ایم. پس از تجزیه و تحلیل داده‌های کامل این دیتالاگر، می‌توانیم گرم‌ترین و سردترین نقاط اتاق را بیابیم. داده‌های آزمایش در اتاق خالی، اتاق با درب باز یا آزمایش در زمان قطعی برق نمی‌تواند اطلاعات صحیحی به ما بدهد.

محل صحیح نصب دیتالاگر در اتاق سرد

معمولاً گرم‌ترین و سردترین نقطه در یک اتاق سرد در محل متفاوتی از یکدیگر قرار دارند. برای روشن‌تر شدن نحوه صحیح انتخاب محل قرارگیری دیتالاگر، در ادامه دو مثال را بیان می‌کنیم که در هر دوی آن‌ها فرض بر آن است که اتاق سرد برای نگهداری دارو در نظر گرفته شده و دمای آن بین 2 تا 8 درجه‌ی سانتی‌گراد است. همچنین فرض می‌کنیم که از 10 دیتالاگر برای مطالعه‌ی نقشه‌برداری نقاط گرم و سرد استفاده کرده‌ایم. DL1 دیتالاگر 1، DL2 دیتالاگر 2، DL3 دیتالاگر 3 است؛ برای سایر دیتالاگرها نیز از همین شیوه نام‌گذاری استفاده شده است.

دیگر مطالب مرتبط با این مقاله را در این بخش دنبال نمایید
نقش دستگاه دیتالاگر پایش دما و رطوبت در گلخانه
آشنایی با ویژگی‌های دستگاه دیتالاگر ثبت دما و رطوبت
کاربردهای دیتالاگر دما و رطوبت در انبارهای دارویی چیست

مثال 1 برای سیستم نظارت بر دما در یک اتاق سرد

در این مثال، دیتالاگرهای نصب شده حداکثر و حداقل مقادیر زیر را نشان می‌دهند:

• DL1 : 7.2°C, 3.1°C
• DL2 : 7.1°C, 3.3°C
• DL3: 7.0°C, 3.1°C
• DL4: 7.1°C, 3.4°C
• DL5: 6.9°C, 3.3°C
• DL6: 7.1°C, 2.6°C
• DL7: 7.2°C, 3.3°C
• DL8: 7.7°C, 2.7°C
• DL9: 7.1°C, 3.1°C
• DL10:7.3°C, 3.5°C

در این مثال، دیتالاگر 6 (DL6) سردترین نقطه و دیتالاگر 8 (DL8) گرم‌ترین نقطه را نشان می‌دهند. این نقاط، حساس‌ترین نقاط اتاق سرد هستند. درنتیجه باید یک دیتالاگر را در محل DL6 و یک دیتالاگر را در محل DL8 قرار دهیم تا بتوانیم در مورد دمای اتاق و تغییرات آن به درستی تصمیم بگیریم.

مکان های مناسب نصب دیتالاگر در اتاق سرد

مثال 2 برای پایش دمای اتاق سرد

در این مثال ما حداکثر و حداقل مقادیر زیر را برای ثبت کننده داده در نظر خواهیم گرفت:

• DL1: 7.2°C, 3.1°C
• DL2: 7.1°C, 3.3°C
• DL3: 7.0°C, 2.6°C
• DL4: 7.1°C, 3.4°C
• DL5: 6.9°C, 3.3°C
• DL6: 7.1°C, 2.6°C
• DL7: 7.2°C, 3.3°C
• DL8: 7.7°C, 2.7°C

در این مثال، نقاط DL6 و DL3 نقاط سرد اتاق هستند؛ در این اتاق دو نقطه‌ی سرد وجود دارد. با این حال، تنها یک نقطه داغ وجود دارد که DL8 است. این نقاط حساس‌ترین نقاط اتاق سرد هستند. در این حالت، شما باید برای هر سه نقطه DL3 ، DL6 و DL8 یک دیتالاگر مجزا قرار دهید.

کاربردهای دیتالاگر دما و رطوبت در اتاق سرد

سنسور رطوبت را در کدام قسمت اتاق سرد قرار دهیم؟

برای نظارت بر رطوبت، هیچ نقطه‌ی گرم و سردی وجود ندارد. به طور کلی، زمانی که درب اتاق سرد را می‌بندیم، رطوبت به‌سرعت در همه جای اتاق به طور یکسان پخش می‌شود. بنابراین، می‌توانید نکات زیر را در نظر بگیرید:

1. دیتالاگر دما و رطوبت نباید نزدیک درب اتاق قرار بگیرد؛ زیرا به محض باز شدن درب اتاق، رطوبت نقاط نزدیک به درب افزایش می‌یابد.
2. دیتالاگر رطوبت نباید مستقیم در جلوی جریان هوای دستگاه چیلر و خنک‌کننده هوا قرار بگیرد. این دستگاه معمولاً رطوبت را از بین می‌برد و به همین دلیل باعث ارائه‌ی اطلاعات نادرست توسط دیتالاگر رطوبت می‌شود.
3. اگر یکی از دیتالاگرهای دما را در قسمت میانی اتاق سرد قرار داده‌اید، بهتر است سنسور رطوبت را هم نزدیک این سنسور قرار دهید تا تغییرات رطوبت را همزمان با تغییرات دما چک کنید.
4. برای یک اتاق سرد با اندازه کوچک و متوسط​​، بدون در نظر گرفتن تعداد سنسورهای دما، تنها یک سنسور رطوبت کافی است و نیاز نیست تا به اندازه‌ی تعداد سنسورهای دما، سنسور رطوبت داشته باشید.
5. اگر دستگاه رطوبت‌گیر داخل اتاق دارید، باید سنسور رطوبت را دورتر از خروجی رطوبت‌گیر قرار دهید. همیشه، رطوبت در قسمت ورودی رطوبت‌گیر بالا و در خروجی آن بسیار کم است. قرار دادن دیتالاگر رطوبت در نزدیکی دستگاه رطوبت‌ساز باعث می‌شود که اطلاعات دریافتی از محیط با رطوبت واقعی مغایرت داشته باشد.

فراموش نکنید که اگر رطوبت، فاکتور بسیار مهمی برای کالاهای ذخیره شد‌ه‌ی شما در اتاق سرد محسوب می‌شود، ممکن است نیاز باشد تا تعداد دیتالاگرهای رطوبت را در اتاق افزایش دهید تا نظارت دقیق‌تری بر محیط داشته باشید.

قرارگیری سنسور دما در اتاق سرد

سوالات متداول در مورد دیتالاگر دما و رطوبت برای اتاق سرد دارو و واکسن

1. حداقل الزامات فنی ایده‌آل برای سیستم نظارت بر دما در اتاق سرد نگهداری دارو و غذا چیست؟
   • دیتالاگر باید بتواند در صورت بروز تغییرات دما و رطوبت با اپراتور تماس بگیرد، پیام کوتاه ارسال کند و یا آژیر بزند.
   • دیتالاگر باید در صورت قطع برق به طور ایده آل کار کند.
   •  این سیستم باید حتی در صورت قطعی وای‌فای یا شبکه نیز به طور صحیح کار کند.
   • باید امکان کالیبراسیون سنسورها به صورت جداگانه وجود داشته باشد.
   • در صورت قطع برق یا شبکه هیچ گونه داده‌ای از بین نرود.
   • بهتر است از یک سیستم واحد برای نظارت بر دما و رطوبت انبار، سردخانه، یخچال و غیره استفاده کنید. استفاده از یک سیستم واحد دسترسی شما به اطلاعات را آسان‌تر می‌کند.
   • بهتر است از سنسورهای دما و رطوبتی استفاده کنید که دارای باتری داخلی قوی هستند و نیاز به منبع تغذیه‌ی خارجی ندارند.

2. آیا می توان از یک سیستم واحد برای کنترل دمای انبار، سردخانه، کامیون حمل و غیره استفاده کرد؟

بله، چنین سیستم‌هایی وجود دارند و استفاده از آن‌ها به شدت توصیه می‌شود زیرا کار نظارت را آسان‌تر و دقیق‌تر می‌کنند.

3. چه نوع سیستم هشداردهنده‌ای برای سیستم هشدار دیتالاگر دما و رطوبت مناسب است؟

سیستم هشدار تماس تلفنی و ارسال اس ام اس با استفاده از سیم کارت ایده‌آل‌ترین نوع سیستم هشدار است. این سیستم باید بتواند در صورت بروز مشکل به صورت همزمان به چندین اپراتور هشدار ارسال کند.
